電動調節閥ZDLP-DN40-PN25說明書及選型手冊
[ 2024-09-11 ]
更多產品點擊： 調節閥

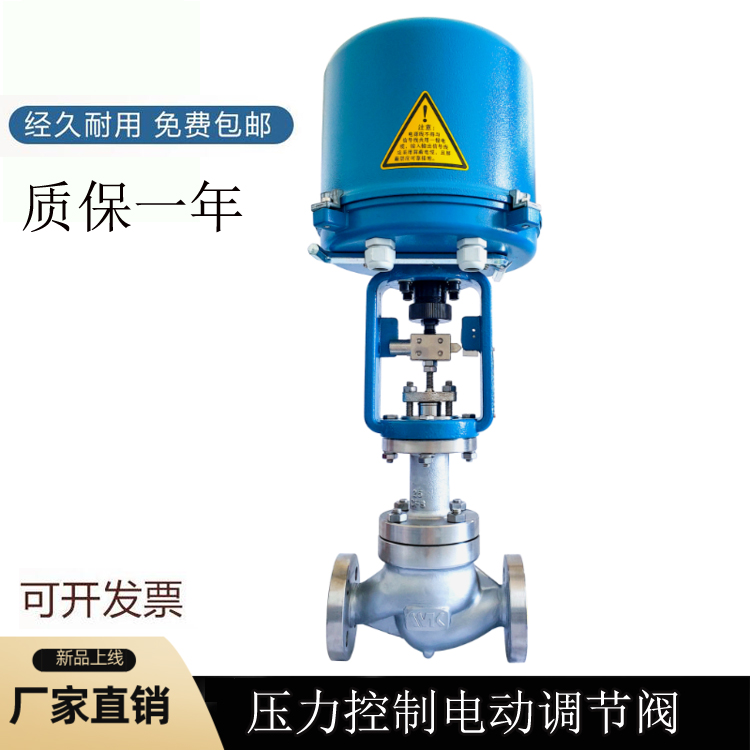

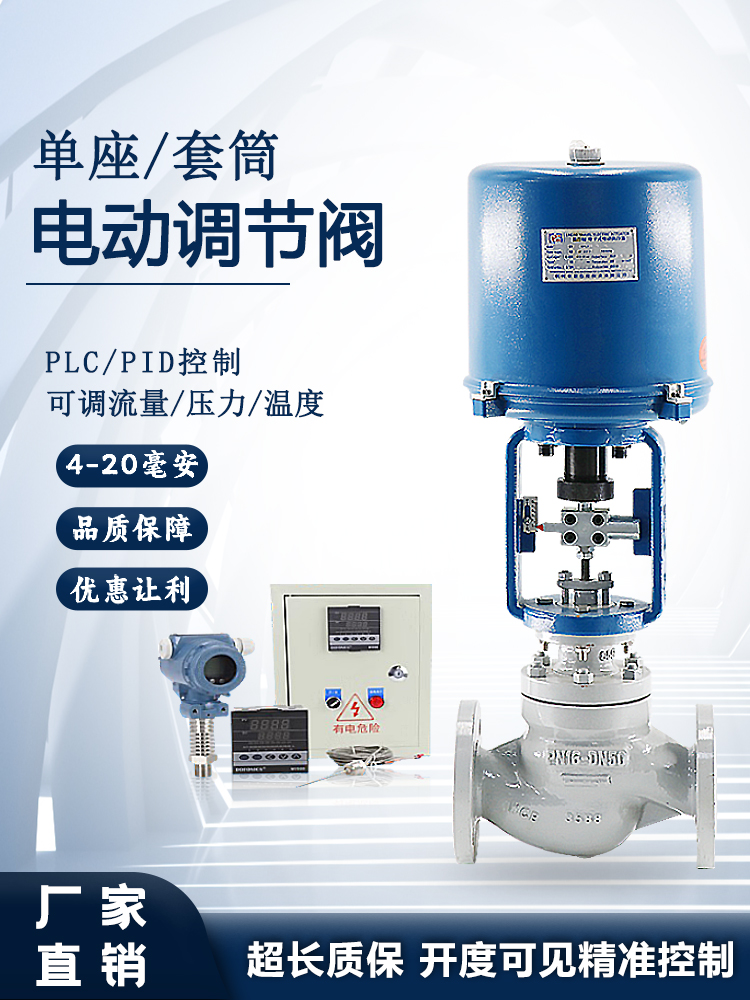

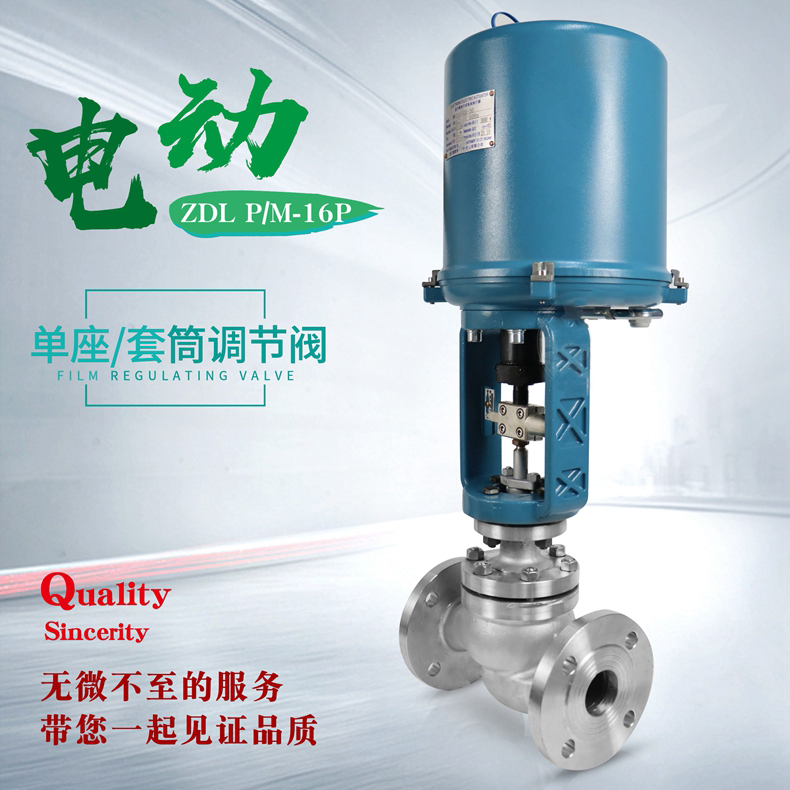

ZDLP型電子式電動單座調節閥由PSL系列和3810系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示?？芍苯咏邮芄I控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。閥體為低阻流直通單座上導向結構。具有精度高、流量大、泄漏量小的特點?？刂凭群托阅鼙菵KZ型有明顯提高。
ZDLP型電子式電動單座調節閥由PSL系列和3810系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示?？芍苯咏邮芄I控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。閥體為低阻流直通單座上導向結構。具有精度高、流量大、泄漏量小的特點?？刂凭群托阅鼙菵KZ型有明顯提高。
ZDLP電動調節閥的閥體為低阻流直通單座上導向結構，具有精度高、流量大、泄漏量小的特點，控制精度和性能比DKZ型有明顯提高。閥芯采用單座柱塞型，材料包括不銹鋼(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐蝕合金等。此外，ZDLP電動調節閥還適用于對泄露量要求嚴格、閥前后壓差低及有一定粘度的場合，如電力、冶金、化工、石油、環保、輕工等行業。
ZDLP電動調節閥的設計和制造考慮了多種工況需求，提供單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構形式，以滿足不同工況的需求。執行機構有薄膜式、活塞式兩種選擇，作用型式包括減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。閥體、閥芯、閥座等主要零部件采用不銹鋼材質，具有高強度和良好的耐腐蝕性能，填料、密封墊片等部件也采用高品質材料，確保閥門在惡劣環境下的穩定運行。工作溫度范圍廣泛，從-20℃至+220℃(常溫)，甚至可達-40℃至+450℃(中溫)和-250℃至-60℃(低溫)，適應于中溫、中壓場合。
ZDLP電動調節閥支持多種控制信號輸入方式，包括電壓、電流、開關量等，方便與各類控制系統對接，實現復雜控制邏輯。通過調整閥門的開度來控制流體的速度和流量，實現精確的流量控制。此外，該閥門還具備自力式壓力調節功能，無需外加能源，利用被調介質自身能量為動力源，通過執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定，這種設計使得閥門能在無電無氣的場所工作，既方便又節約了能源。
主要技術參數
| 公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
| 閥座通徑mm | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 額定流量系數kv | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | 2700 | |
| 公稱壓力（MPa） | 0.6,1.6， 2.5， 4.0， 6.4 | ||||||||||||||
| 行程（mm） | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 流量特性 | 直線，等百分比，快開 | ||||||||||||||
| 工作溫度℃ | -40～230℃（常溫型），散熱片式230～450℃（中溫型），特殊訂貨-100～600℃ | ||||||||||||||
| 法蘭尺寸 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產 | ||||||||||||||
| 閥體材質 | WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||
| 閥芯材質 | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti | ||||||||||||||
| 閥體型式 | 直通雙座鑄造球型閥 | ||||||||||||||
| 上閥蓋型式 | 普通式（常溫），熱片式（中溫），長頸式（低溫） | ||||||||||||||
| 閥體允許壓差 | ≤公稱壓力 | 4.0 | 3.4 | ||||||||||||
| 配用電動執行機構型號 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 | ||||||||
| 361L | 361LSA-08 | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 | 361LSC-99 | |||||||||
| 防爆型 | 361LXA-20 | 361LXB-30 | 361LXB-50 | ||||||||||||
主要外形尺寸
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 法蘭 距離 （L） | PN16 | 180 | 185 | 200 | 220 | 250 | 275 | 305 | 350 | 410 | 450 | 550 | 670 | 770 |
| PN40 | 185 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 690 | 795 | |
| PN64 | 190 | 200 | 220 | 240 | 265 | 295 | 320 | 370 | 400 | 475 | 570 | 752 | 819 | |
| 標準閥蓋 h2 | 單座 | 625 | 660 | 672 | 817 | 847 | 1127 | 1143 | 1151 | 1279 | 1304 | 1369 | 1682 | 1823 |
| 雙座 | 670 | 676 | 837 | 847 | 1147 | 1177 | 1201 | 1329 | 1354 | 1429 | 1802 | 1923 | ||
| 中溫型 閥蓋h2 | 單座 | 825 | 860 | 892 | 1017 | 1047 | 1377 | 1393 | 1401 | 1599 | 1624 | 1689 | 2032 | 2171 |
| 雙座 | 870 | 876 | 1037 | 1047 | 1397 | 1427 | 1451 | 1649 | 1674 | 1749 | 2152 | 2273 | ||
| H2 | 單座 | 91 | 112 | 118 | 129 | 144 | 173 | 191 | 195 | 243 | 251 | 290 | 380 | 436 |
| 雙座 | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 465 | ||
| H3 | 87 | 90 | ||||||||||||
| ФD | 225 | 257 | 310 | |||||||||||
| 法 蘭 標 準 | GB：1.6、2.5、4.06.4Mpa ANSI：150、300、600Lb JIS：10K、20K、30K | |||||||||||||
