D342X-10Q DN1200臥式手動蝶閥的產品技術參數及介紹

[ 2024-10-17 ]

‌更多相關產品點擊：蝶閥

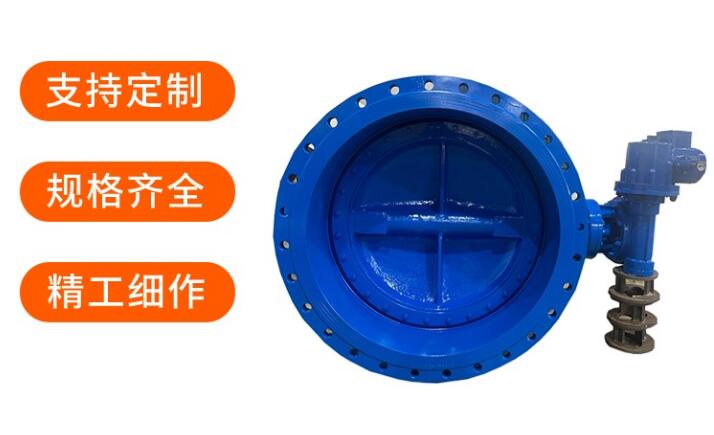

d342x-10q dn1200蝶閥代表的是一種手動雙偏心軟密封蝶閥。‌ 這種蝶閥的型號由多個部分組成，每個部分都有其特定的含義： ‌D342X-10Q‌：這部分是蝶閥的基本型號，其中“D”代表蝶閥，“342”可能代表特定的設計或結構，“X”表示橡膠密封，“10Q”可能表示特定的材料或密封方式。 ‌DN1200‌：表示蝶閥的公稱直徑為1200毫米，這是衡量管道尺寸的標準方式。這種蝶閥的特點是啟閉件為一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。它適用于低壓管道介質的開關控制，尤其適用于水廠、電廠、鋼廠冶煉、化工、水源工程、環境設施建設等系統的排水用途。其雙偏心設計和軟密封特性使其在調節和截流方面表現出色，尤其適用于水道管路上作為調節和截流設備使用‌。

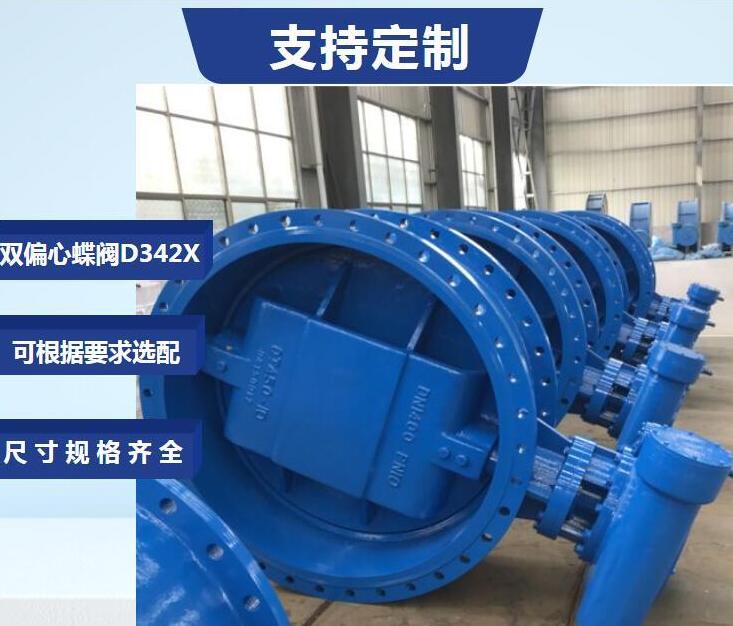

D342X-10Q蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。蝶板采用框架結構，強度高，過流面積大，流阻小。整體烤漆，能有效防止銹蝕。閥體具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。適用于各種腐蝕性和非腐蝕性流體介質的管道上，用于調節和截斷介質的流動。

技術參數

序號	零件名稱	材料名稱
1	閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
2	蝶板	鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
3	密封圈	不銹鋼、聚內脂、抗磨材料
4	閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
5	填料	柔性石墨

主要尺寸表

公稱通徑DN(mm)		50～2000				50～500
公稱壓力PN(MPa)		0.6	1.0	1.6	2.5	4
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用溫度	碳鋼:-29℃～425℃/不銹鋼-40℃～600℃
適用介質	空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等

‌

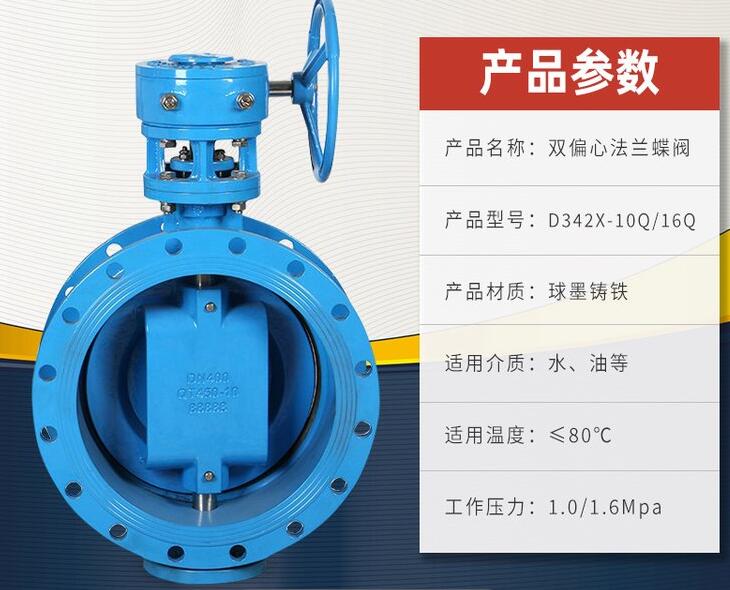

D342X-10Q DN1200臥式手動蝶閥是一種具有雙向密封功能的閥門，適用于各種介質流向和空間位置安裝。‌ 該蝶閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。其密封副材料選用不銹鋼和丁腈耐油橡膠，使用壽命長。蝶板采用框架結構，強度高，過流面積大，流阻小。整體烤漆能有效防止銹蝕，只需更換密封閥座材料即可適用于不同介質‌。適用介質為水、空氣、天然氣等，適用溫度范圍為丁腈橡膠-40℃~90℃。該閥門采用蝸輪傳動方式，操作靈活、方便、省力，不受介質壓力的高低影響‌。廣泛應用于水廠、電廠、鋼廠冶煉、化工、水源工程、環境設施建設等系統。特別適用于水道管路上作為調節和截流設備使用，具有耐高壓、壽命長、穩定性好的特點‌。
