產品名稱：電動伸縮蝶閥sd941x-1.0[ 2021-01-06 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動伸縮蝶閥sd941x-1.0產品介紹

閥門型號：SD943H，SD941X
通徑規格：DN50-DN2000
結構形式：中線式、三偏心
閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力：PN6、PN10、PN16
適用溫度：-29℃～425℃
應用范圍：空氣、水、蒸氣、煤氣、油品等
產品特點：拆卸簡單，具有補償管道熱脹冷縮的功能
本公司經營的電動伸縮蝶閥主要由電動執行裝置與法蘭伸縮蝶閥組成，所謂伸縮蝶閥就是在蝶閥的原基礎上，裝配一個與蝶閥口徑相同大小的伸縮器，電動執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。

二、電動伸縮蝶閥sd941x-1.0產品特點

1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90度回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、密封件可更換，且密封可靠達到雙向密封。
6、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
7、該閥可設計成法蘭連接和對夾連接。

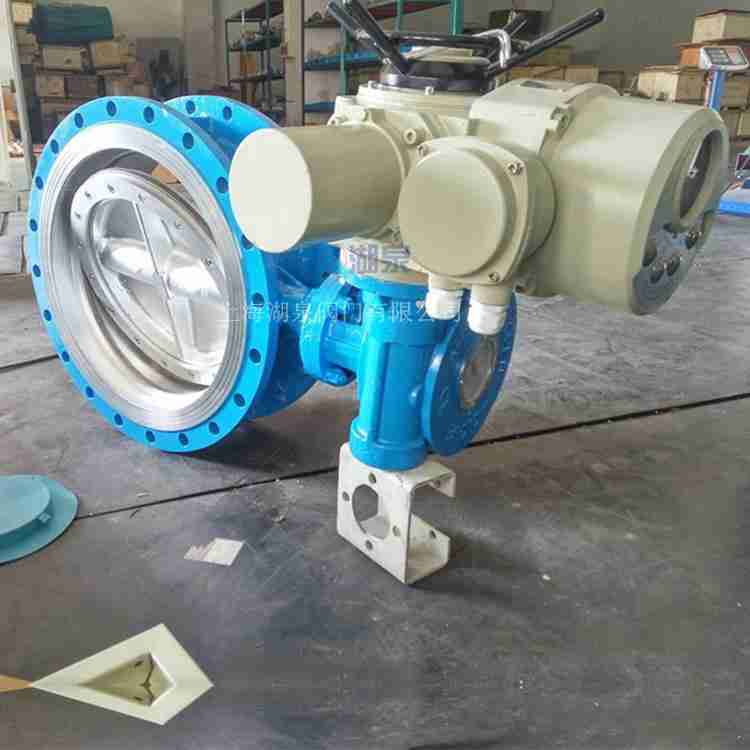

電動伸縮蝶閥sd941x-1.0

三、電動伸縮蝶閥sd941x-1.0產品主要零件的材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	橡膠、聚四、聚內脂、不銹鋼
閥桿	2Cr13、不銹鋼、鉻鉬鋼
伸縮管	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料	柔性石墨

四、電動伸縮蝶閥sd941x-1.0產品主要外形尺寸

公稱通徑	外形尺寸(參考值)							法蘭尺寸和螺栓孔尺寸(標準值)
公稱通徑	H	H1	設計最大長度	設計最小長度	設計 長度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	H	H1	設計最大長度	設計最小長度	設計 長度	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	80	309	186	156	171	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	95	337	190	160	175	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	98	347	198	166	182	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	114	373	228	188	208	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	128	405	240	201	220	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	139	440	246	206	226	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	174	612	265	219	242	400	425	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	215	693	295	240	267	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	245	747	308	254	282	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	270	802	327	272	300	450	560	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	305	991	368	308	338	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	325	1037	370	310	340	535	580	595	550	518	16-22	615	565	530	20-26	0	585	548	20-30
500	360	1127	392	332	362	535	580	5	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	445	1377	441	375	408	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	505	1496	460	400	430	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	560	1584	499	445	475	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	630	1676	520	460	490	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	680	1760	600	530	565	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	795	2018	675	571	623	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	900	2363	760	683	722	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	1100	2723	860	770	815	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	1124	2844	930	830	880	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	1292	3127	1020	920	970	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62
