產品名稱：電動閘閥Z941H-64 DN100價格及圖片[ 2024-07-25 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動閘閥Z941H-64 DN100價格及圖片介紹

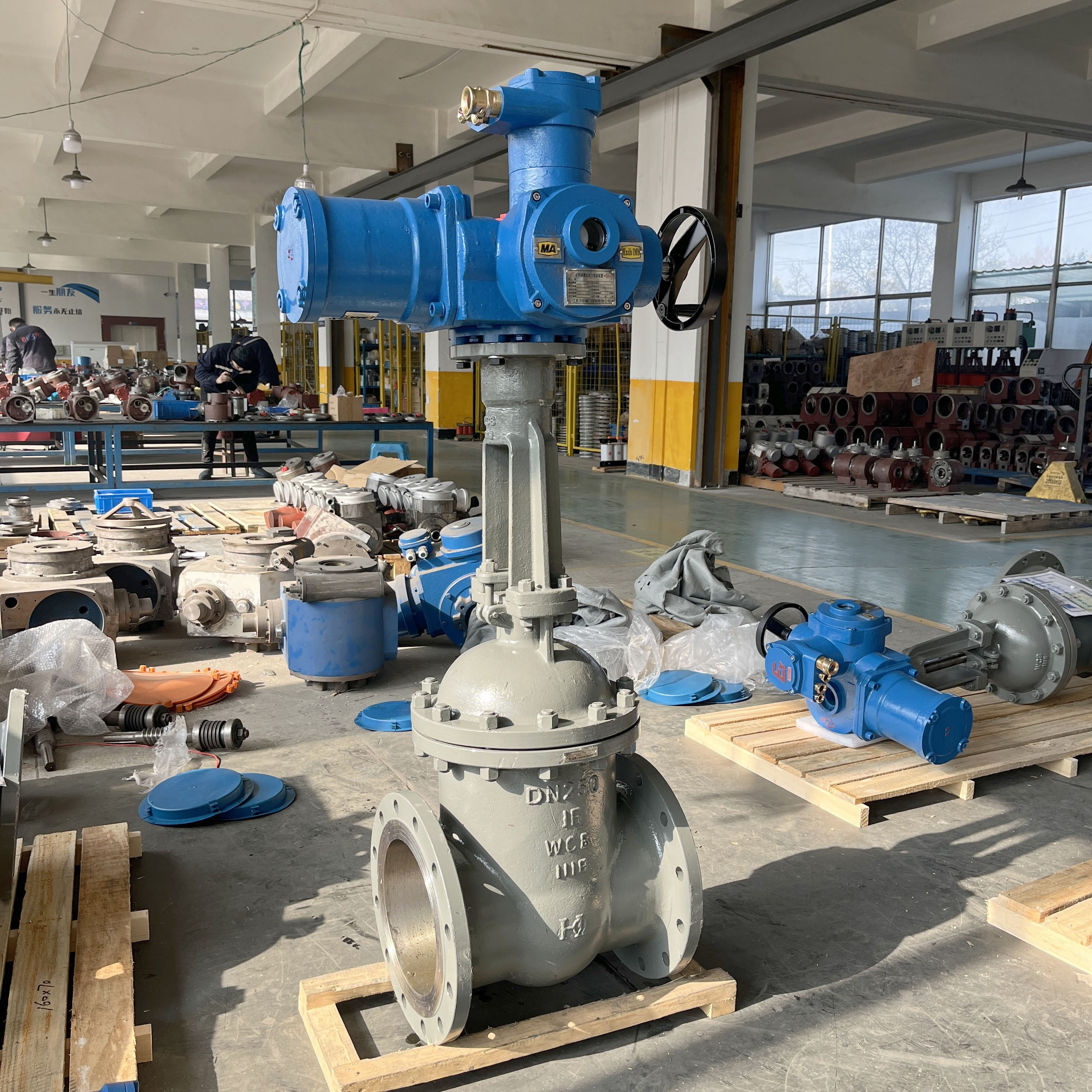

上海湖泉閥門集團有限公司的電動閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，方便快捷。電動法蘭閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石油、化工、水力、火力電站各種系統的管路上實現遠程控制閥位開關，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。

二、電動閘閥Z941H-64 DN100產品技術參數

公稱壓力PN（MPa）	殼體	試驗壓力（MPa）		上密封
公稱壓力PN（MPa）	殼體	密封（液）	密封（氣）	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4	6	4.4	0.6	4.4
6.4	9.6	7	0.6	7
10	15	11	0.6	11
16	24	18	0.6	18

三、電動閘閥Z941H-64 DN100產品使用說明

殼體材料	適用介質	適用溫度（℃）
碳素鋼（C型）	水、蒸汽、油品	≤425
鉻鎳鈦鋼（P型）	類	≤200
鉻鎳鉬鈦鋼（R型）	類	≤200
鉻鉬鋼（I型）	水、蒸汽、油品	≤550

6.4	50	250	175	135	105	88	26	3	4	4-φ18	590	790	102	DZWl5A
	65	280	200	160	130	110	28	3	4	8-φ18	590	840	106	DZW20A
	80	310	210	170	140	12l	30	3	4	8-φ18	590	890	123	DZW20A
	100	350	250	200	168	150	32	3	4.5	8-φ23	590	1020	154	DZW30A
	150	450	340	280	240	204	38	3	4.5	8-φ25	590	1290	317	DZW30A
	200	550	405	345	300	260	44	3	4.5	12-φ30	590	1475	437	DZW45A
	250	650	470	400	352	313	48	3	4.5	12-φ34	810	1500	606	DZW60A
	300	750	530	460	412	364	54	4	4.5	16-φ34	830	1820	732	DZW90
